Moteurs gravitationnels

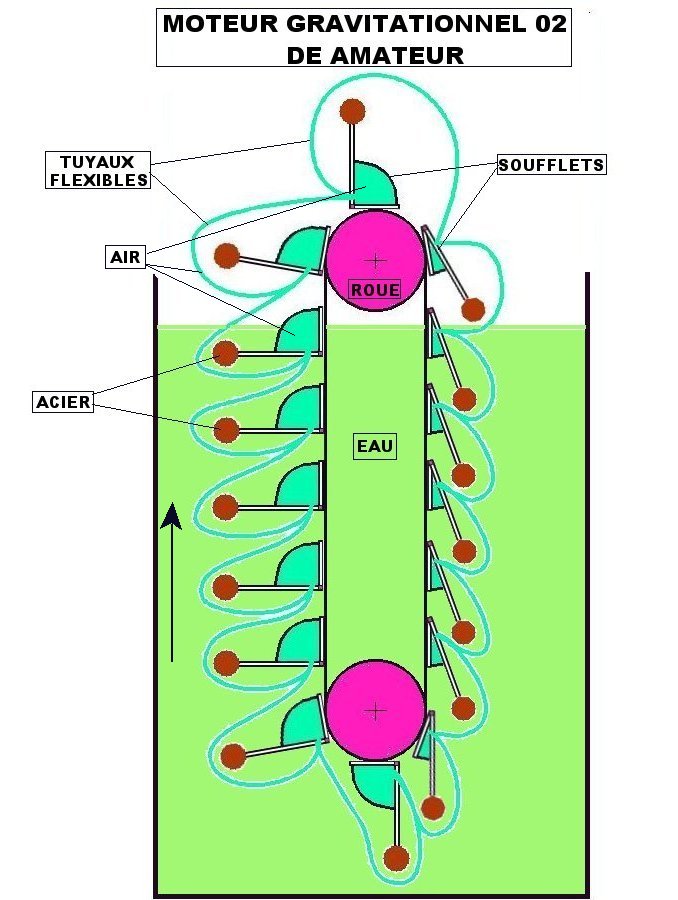

Voilà une autre version du moteur gravitationnel Amateur


Les containers sont remplacés par des soufflets. Les tuyaux flexibles sont représentés ainsi pour plus de compréhension mais ils peuvent passer ailleurs.

Là, c’est déjà plus étudié

Avec des baleines () dans les soufflets, ils ne s’écraseront pas, sous la pression de l'eau et le poids n’influencera pas.

Le « hic » resterait dans un savant calcul entre volume du flotteur et son poids l’accompagnant, afin que dans la remontée motrice (à gauche), l’excentricité des poids soit compensée par la poussée archimédienne des soufflets.

Oui, l'avantage des soufflets est qu'on peut les rendre réglables en ouverture-fermeture et les bras de levier des masselottes peuvent aussi être réglables. L'étanchéité est peut être plus facile à faire aussi ..?
On peut aussi faire des soufflets avec 2 masselottes pour symétriser les forces dûes aux masselottes le long de la courroie, en augmentant le diametre des poulies.. A cogiter !!

Il y avait sur le net y a pas mal de temps une vidéo d'animation avec ce genre de systeme qui employait des rails qui s'ecartaient d'un côté et se resseraient de l'autre côté pour allonger ou comprimer des soufflets accordéons qui circulaient entre les rails..
Pas moyen de mettre la main sur cette vidéo, mais j'ai le principe en tête ..

Faut tomber sur une promo de "gonfleurs à pied"


En mettre déjà 4 pour ne pas se ruiner.

Les installer sur une roue, plutôt qu'une chaîne, ainsi ils peuvent être reliés par un tuyau rigide.

Pourquoi ne pas relier ces tuyaux à une chambre commune centrale (un tampon d'air) pour faciliter les respirations des soufflets.

ça vient Gegyx, ton esprit bouge vers ces moteurs
J'ai fait cette configuration avec deux poulies-roue pour eviter une éventuelle position d'équilibre, mais c'est vrai qu'il faut faire simple au début sans pour autant en tirer des conclusions hatives !!

Tant kon yé !!
Je te propose de faire le système à l'envers et de mettre des ballons rempli d'air à la place des masses d'acier.
comme ça la machine est plus légère dans l'ensemble.
et puis se sera plus simple pour calculer les égalité masse / pressions.
Moins chère aussi parce-que tu va être étonné de la masse d'acier qu'il va te falloir !!

les grands esprits se rencontrent , c'est un peu ce que j'ai decris sur un autre post, une personne au moins là compris, juste un peu différent...
je voyais plus le système sur une roue, et les ballons de baudruche reliés l'un à l'autre en position opposée, mais l’idée est là ...
encore une graine semée...

Bonne idée Quartz
j'vas voir ça.. La synergie des cervelles commence à monter

les grands esprits se rencontrent , c'est un peu ce que j'ai decris sur un autre post, une personne au moins là compris, juste un peu différent...
je voyais plus le système sur une roue, et les ballons de baudruche reliés l'un à l'autre en position opposée, mais l’idée est là ...
encore une graine semée...

Merci Capra
Sur une seule roue, il y a un risque qu'il y ait une position d'équilibre des couples de part et d'autre qui se fasse !! On peut faire l'essai biensur ..

je n'y suis strictement pour rien, cette idée m’était venu grâce à un autre post, juste des graines semées , qui germent
je me suis dis qu'un physicien sur le forum pourrais démontrer rapidement que cela ne marcherait pas, mais à part toi personne à réagi...

Quartz propose cela ?

Sans les soufflets, ou avec ?




Parce que même si cce sont des flotteurs dans l'eau, à contrario des poids dans l'air,
je pense qu'on tombera dans la même impossibilité:

Ici, ce sera plus de flotteurs du côté supposé descendre...



Je reconnais que sur une roue c'est pire que dans le cas d'un système allongé.

oui, la poussée d'Archimède est en fait une conséquence de la pesanteur (gravité).
Après avoir longuement réfléchi, il me semble qu'avec des balourds mobiles sur une seule roue il y a une position d'équilibre des couples de part et d'autre qui se fait.

ne pas immerger totalement la roue, et à l'appui des masses transférer l'air à l'opposé de celui ci, ceci avec 4 ou 6 modules...
le poids du haut, vient en appui par attraction terrestre, transfert l'air vers le module opposé qui lui est en bas sur la gauche... logiquement ça tourne

à confirmer, ou pas...



Ce message a été modifié par megotier le Dimanche 09 Juin 2013 à 22h51

Pour les balourds ils peuvent être fortement atténués en positionnant les bras des poids (ou des boules-flotteurs, suivant la version ), non pas dans le plan de la roue comme sur les dessins précédents, mais parallèlement à l’axe de la roue.

Ils agiraient, avec tout autant d’efficacité, sur les soufflets, disposés à la périphérie de cette roue.

**
Mais c'était peut-être déjà, ce que tu avais abordé auparavant ?

Un autre avantage des flotteurs est que la poussée augmente proportionnellement à la descente.
ce qui n'est pas le cas des masses d'acier qui doivent avoir la masse maximale du début à la fin !

Merci les gars, je vais refaire (pas tout de suite, aujourd'hui c'est le jour des courses ) un croquis en intégrant les remarques de tous vos esprits, parcelles de moi même, car chacun est le tout et parcelle du tout, malgré la sensation de séparation que nous éprouvons

PS: Une hirondelle sait à tous moments où est son nid, car il n'y a pas séparation, l'hirondelle et son nid ne forment qu'un seul corps, et le nid pour l'hirondelle c'est pour elle comme votre pied pour vous. Vous savez à tous moments où se trouve votre pied, sauf quand on rêve béatement devant une fille canon !!.

Une idée de réalisation à te soumettre,
des seringues de bon diamètre monté en chaine.
le petit bout permet le passage de l'air vers un tube commun,
le piston est actionné par le levier relié à la masse ou au flotteur.

Oui Quartz, ça simplifie la réalisation. Il faut trouver des seringues dont le piston ne soit pas trop dur à pousser, quoique cela dépende aussi de la longueur du bras de levier actionné par le flotteur. Des seringues pour nourrir les animaux en bas âge par exemple

ou bien ça

http://www.ebay.fr/itm/Pompe-a-Pied-Gonfle...=item43bc564f90

Hello Tous

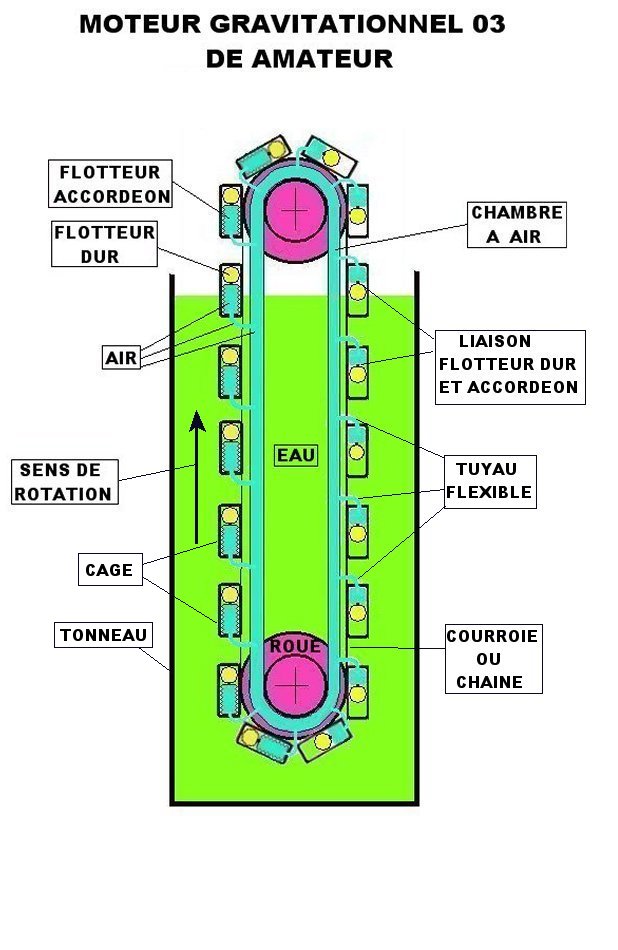

Voilà la version 03 du moteur gravitationnel de Amateur





Cette version regroupe les remarques et idées des uns et des autres.
Les poulies sont à double étage pour recevoir la courroie d'entrainement et une chambre à air (à baleines?) qui sert de tampon d'air et facilite la respiration des flotteurs accordéons.
Les masses d'acier ont été remplacées par des flotteurs durs (plastique). Ces flotteurs sont reliés à une extrémité des flotteurs accordéons (à volume variable, genre gaine d'aeration). L'autre extrémité des flotteurs est reliée à la cage grillagée qui contient donc flotteur fixe et flotteur extensible.
Dans la branche de gauche de la machine, les flotteurs durs tirent en extension les flotteurs accordéeons en augmentant leur volume.
Dans la branche de droite de la machine, les flotteurs durs poussent en compression les flotteurs accordéons en diminuant leur volume
La résultante de poussée d'Archimede devrait donc faire tourner la machine dans le sens de la flèche.

Gaine d'aération:

http://www.stockelec.fr/gaine-souple-pvc-g...tre-125-mm.html

Merci à tous pour les idées
Cordialement

le lien marche pas chez moi ...

là

http://www.stockelec.fr/gaine-souple-pvc-g...tre-125-mm.html

J'ai changé le lien aussi dans le post de la machine version 03

C'est de la gaine souple. On peut couper le morceau qu'on veut pour confectionner les flotteurs accordéeons

là

http://www.stockelec.fr/gaine-souple-pvc-g...tre-125-mm.html

pas celui là

si tu compte te servir de cette gaine, elle est trop rigide pour ce que tu veux faire, il me semble...
il te faudrait la même , version caoutchouc

Ce message a été modifié par megotier le Lundi 10 Juin 2013 à 20h22

là

http://www.stockelec.fr/gaine-souple-pvc-g...tre-125-mm.html

pas celui là

Tape "gaine PVC souple " dans google
Merci

Non, j'en ai de 10 cm de diametre, elle est très souple en extension compression.
Biensûr il faut chiader l'étanchéité..Mais ce n'est pas un gros pb.

c'est ce lien que je ne vois pas, suis je le seul ?
http://img823.imageshack.us/i/moteurgravitationnelama.jpg/

message d'erreur:
Erreur d'analyse XML : état du parseur inattendu
Emplacement : jar:file:///C:/Program%20Files/Mozilla%20Firefox/omni.ja!/chrome/toolkit/content/global/netError.xhtml
Numéro de ligne 305, Colonne 54 : <div id="ed_netTimeout">&netTimeout.longDesc;</div>
-----------------------------------------------------^

Ce message a été modifié par megotier le Lundi 10 Juin 2013 à 20h25

Et là ?

pas mieux, délai d'attente dépassé, si chez toi ça fonctionne, alors cherches pas, ça vient de chez moi...

il y a apparemment trop de monde à vouloir le voir

Ce message a été modifié par megotier le Lundi 10 Juin 2013 à 20h37

Chez moi tout baigne, j'ai XP et IE7
Attendons l'avis d'autres forumeurs
Sinon j'irai chez un autre hébergeur d'images
Merci

Tant mieux si cela interesse tout le monde, si cela fonctionne ce sera toujours mieux que les énergies fossiles !!


[SIZE=14]J'ai mis une image hostings pics un peu plus bas..
La voyez vous ??

Je ne vois pas le merveilleux schéma, non plus.

Va sur HostingPics.
Je l'ai depuis 3 jours car Imageshack ne me convient plus (il ne me donne plus les liens d'autrefois et il envoie des mels...)
