gaz de brown ou générateur HHO, facile à faire

bonjour,
pas sur que cela chauffe si toute l'energie est bien exploitée, on manque de donnée pour pouvoir effectuer un jugement valable.
ceci dit 20A, 12V, 1,5L sont des chiffres plutôt étonnants avec ce genre de générateur.
je ne tiens pas compte des infos en 24V ,n'ayant pas expérimenté....
cela chauffe en effet si le dosage de la solution ( en plus de la tension), est mal fait.
mais bon... je retiens surtout un superbe travail de mécanique.

Bonsoir,

Malheureusement une partie non négligeable du courant est un courant de fuite qui contourne les plaques de neutre et passe directement par les côtés entre les plaques + et les moins. Et là on a 12V, et Faraday nous dit qu'au delà de 1,23V ( 2 à 3 v en pratique), on génère plus de chaleur et donc de pertes de rendement qu'autre chose.
C'est pour cela que les cellules fermées (dry cell) sont en principe plus efficaces.
On essaie de positionner le générateur à l'avant du véhicule avant le radiateur, loin du moteur( pas facile), on ventile, ...

Ou alors il faut rester en basse tension comme beaucoup l'ont déjà dit ici.

Low voltage project

une video tres interessante en HHo je trouves:)

lien:

http://www.youtube.com/watch?NR=1&v=N_7pm6...ature=endscreen


Et sa en Vapeur de Gasoil froide pourquoi pas en vapeur d'eau ou hho un jour:)

lien:

http://www.youtube.com/watch?v=n150d9DGtww

Salut les amis!
Je profite de ce post pour vous décrire un principe assez sympa et très fonctionnel d'un certain Mr Archie Blue!






Cette config est très intéressante de par la structure des disques perforés (electrodes), relier en // (+-+-+-+-)!

Il serait tres intéressant de mettre 6 cellules en // pour obtenir dans le cas d'un moteur de voiture, environ 2 a 2.5v par cellule!

Les disques perforés permettent aux bulles de s'échapper plus rapidement grâce a la dépression créé par le moteur, au niveau consso électrique, ce serait environ 20A, mais si on en juge l'association // , séries, ce serait 20A pour 120 A de production!!!

Très très intéressant!

Qu'en dites vous?

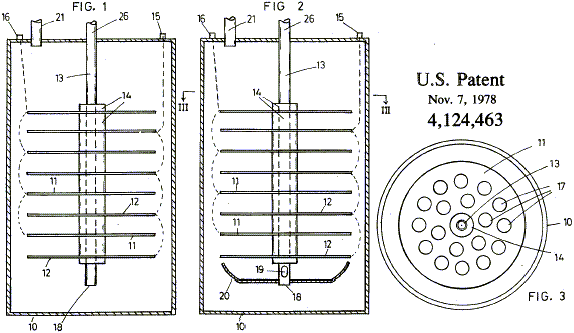

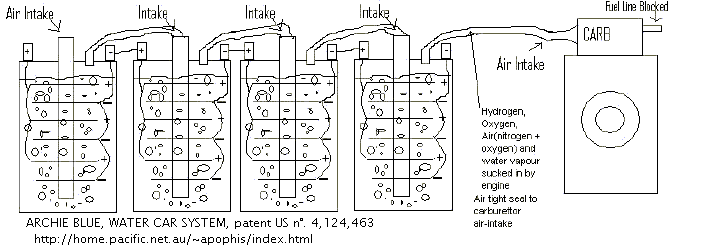

Sur le schema ci-dessous on en vois 4 en série, environ 3 a 3.5v entre chaque disque et 20 A de conso réel pour 80A de prod!



Chouette!!!

échauffement, donc vapeur!

Je pense a un truc sympa, ce qui sort est un mélange combiné a de l'orthohydrogène, d'après Meyer, le gaz utilisé doit être a base de parahydrogène.

Le parahydrogene est obtenue soit par un dispositif magnétique en sortie, soit par un catalyseur, alors je me dis, pourquoi ne pas injecter ce mélange Gazeus et humide dans un réacteur Pantone avec une barre en chrome?

parahydrogene

Hello Tom80

Interessant, pourquoi ne pas remplacer les plaques percées par du grillage inox à petites mailles (mailles de 1 ou 2mm de côté, par exemple).. On augmenterait considérablement la surface d'échange entre l'électrolyte et les electrodes.
Même montage, mais avec des électrodes rondes (ou carrées) en grillage d'inox..

Ici, pas trop cher

http://stores.ebay.fr/MeshCompany/_i.html?...&_sid=635926871

Salut Amateur!
Tu as raison c'est une super idée!

Je serai bien tenté de réaliser la chose, j'attend mes jours de congés avec impatience!

salut tout le monde
je viens de recevoir un nouveau produit en vente a mon travail, ce sont des aimants qui soit disant placés avant la pompe a injection polarise les particules et ameliore ainsi la combustion
si cela marche vraiment ne serait ce pas judicieux d'en placer sur le pole positif et negatif de l'electrolyse de facon a organiser les electrons .

Je crois que les aimants ne polarisent rien électriquement.
Ils dévient la trajectoire des particules électrifiées en appliquant la règle des trois doigts de la main droite ( champ, chemin, courant perpendiculaires entre eux)
Pour le carburant, les aimants doivent éviter la formation de grumeaux dans le carburant pour qu'il brûle plus complètement..

maintenant, il serait interessant de soumettre un électrolyte à un champ magnetique tournant ou glissant (facile à faire avec des circuits integrés de chenillards) pour voir s'il apparait une difference de potentiel entre les régions de cet électrolyte et ainsi pouvoir exploiter cette ddp en mettant des électrodes et un circuit électrique extérieur (ampoule par exemple), tout en produisant du gaz H2 et O2 sur les électrodes.
L'énergie fournie serait celle du champ tournant .. reste à voir la rentabilité d'une telle installation


Pour l'electrolyse façon Meyer, je me demande ce que donneraient des électrodes à l'extérieur du bocal en plastique contenant l'eau.
Par exemple des electrodes de papier alu collées sur les deux faces extérieures face à face d'un recipient étroit.. En appliquant une tension pulsée façon Meyer de 1000v sur les électrodes? (une sorte de condo avec de l'eau entre les électrodes, eau isolée des électrodes)
Cela devrait créer un gradient de potentiel pulsé au sein de l'eau séparée des électrodes par l'épaisseur des parois du récipient et peut être casser l'eau avec une dépense énergétique quasi nulle ..
Ou encore des électrodes avec gaine isolante fine et étanche plongées dans l'eau et soumises à haute tension pulsée façon Meyer.

Voilà pour quelques projets futurs

merci amateur
bonne idee pour les champs magnetiques tournants je devrais pouvoir faire l'essai.
Bonne journée a tous

Messieurs j'ai fait quelques expé et j'ai lu et vu pas mal de doc.

Je vous donne mes réflexions)

Stan utilisait des tubes inox pour ses cellules. ses cellules était les une dans les autres.

Le courant est de type pulsé avec une fréquence compris entre 1000 2000hz (il faudrait que je retrouve la bonne fréquence)

Avec des fréquences comme celles là il y a un effet peau important.
On doit avoir à l'intérieur du tube un effet electromagnétique important qui doit casser la molécule d'hydrogène.

http://fr.wikipedia.org/wiki/Effet_de_peau


çà doit être spécial a l'intérieur du tube puisque on a 2 electrodes le plus et moins.


Je pense que c'est vers là qu'il faut se tourner.
Je ne suis pas douer en electronique donc si quelqu'un pouvait me faire un plan avec les composants

Bonjour à tous!

Bienvenue a toi larry.B.max !

Tu trouvera quelques indications et des schémas (Stan Meyer) dans ce sujet:

Docs sur Stanley Meyer

YHello Larry

Bienvenue parmi nous

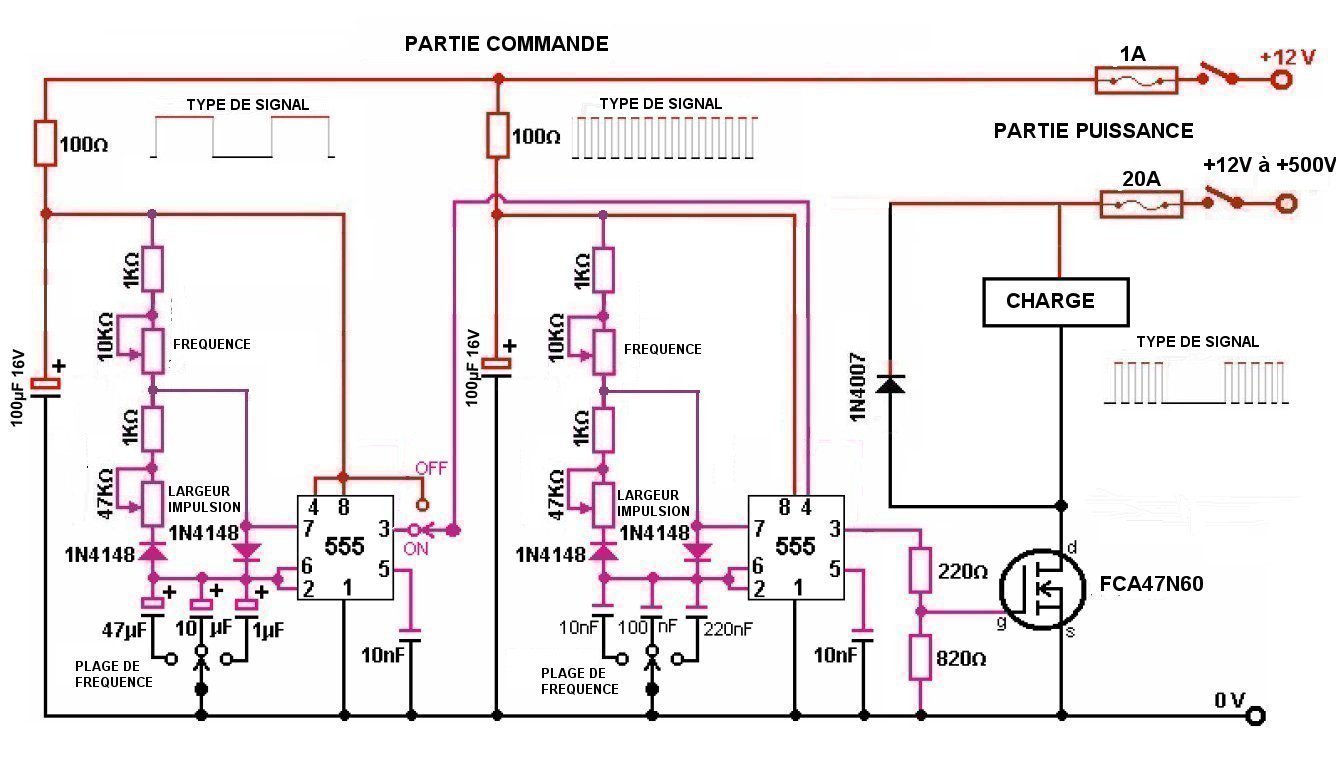

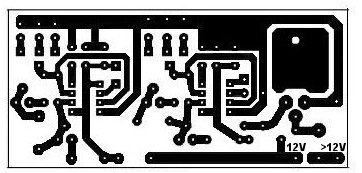

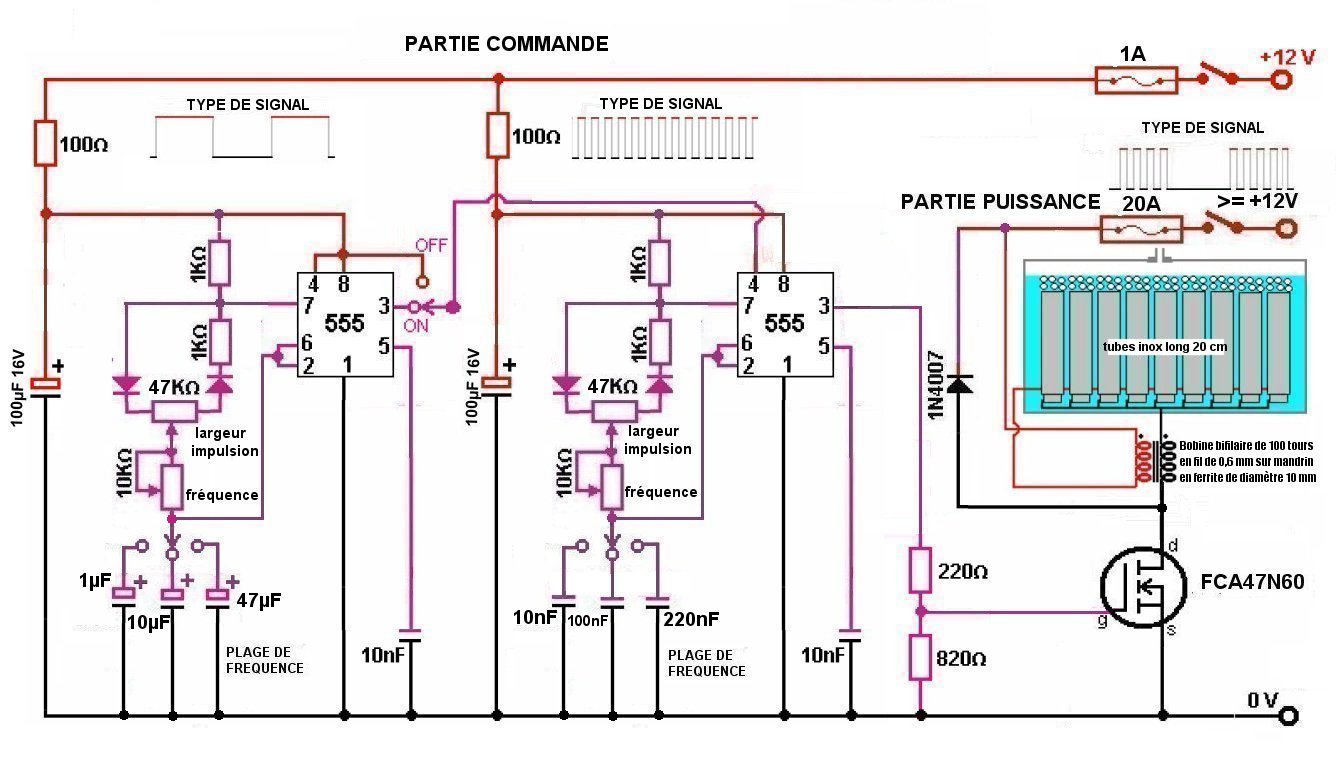

Voilà un schema et le typon correspondant





J'espère qu'il n'y a pas d'erreur dedans
Je suis entrain de le réaliser et je ne sais pas si le timer 555 sera capable de
piloter le mosfet de puissance 47N60.
Il faudra peut être ajouter un driver de Mosfet.
On peut peut être aussi remplacer les résistances de 220 ohms et 820 ohms par un potentiomètre pour ajuster la tension de gachette ente 0 et 5V ?
Les maîtres électroniciens du forum pourront peut être le corriger

http://sharesend.com/54b6s9p6
voici un nouvel essai hho bien plus efficace que mon premier montage
le gros probleme c'est que je monte tres vite en temperature
de 7° A 50° en moins de trois minutes
les videos de mesures de temperatures vont suivre elles chargent
"montage electrique en direct sur la batterie"
a toute al'heure

premiere mesure de temperature:
http://sharesend.com/hqk9e20j
aie sa chauffe perte enorme

et voici la derniere
http://sharesend.com/6rbrt8k5

c'est normal, non ?
tu as environ 10v consacré a la perte calorique.
(j'ai pas encore vu ta seconde vidéo)
ça bug, je tombe toujours sur la même vidéo...

Ce message a été modifié par megotier le Dimanche 03 Mars 2013 à 13h04

oui c'est bien ca apparament au dela de 1V23 sa chauffe j'y vais petit a petit histoire de bien prendre en compte tous les parametre
pour plus tard je vais surement me faire 6 CELLULES EN SERIE sur 12V POUR minimiser les pertes
du coupje vais prendre mon ancien montage qui est moins efficace mais qui chauffe moins pour faire un montage sur un mini quad histoire de voire l'economie realisée.

6 cellules en série, des cylindres ? sinon tu auras encore des pertes énergétique...

tu peux sans doute passer à 7, mais pas sur, à tester, je ne l'ai pas fais, j'ai baissé les bras , trop de pertes avec les plaques ou sinon sans perte (donc en ajustant à 1,24v par cellule), pas assez de débit, il faut trouver le bon compromis... du temps.....

et il y a tant de vidéos sur le net de gens qui ont soi-disant réussi qu'a l'heure qu'il est nous devrions tous être a l’énergie gaz d'eau... en fait beaucoup de rigolos.....

Hello Tous

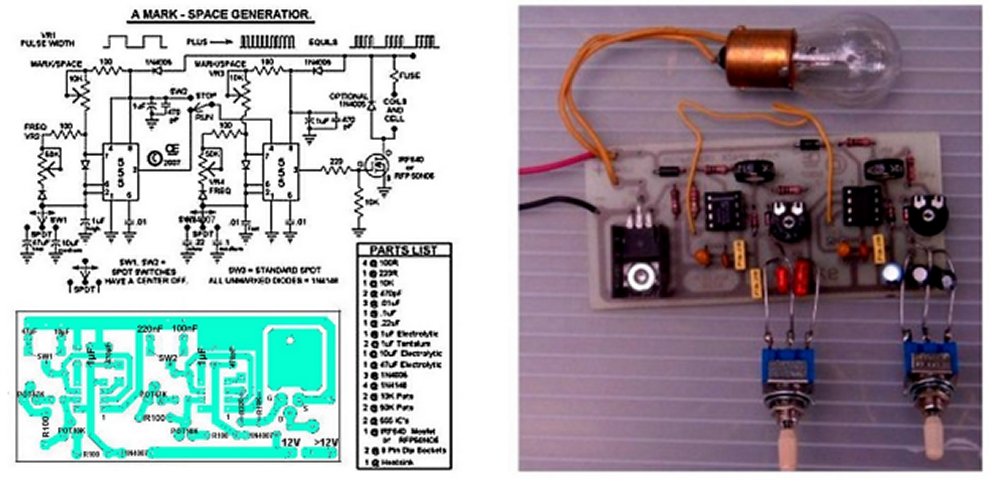

J'ai modifié le schéma précédent pour l'electrolyse de type Meyer

Etat d'avancement des travaux du générateur ci-dessus

Salut tout le monde
j'ai comencer a fabriquer une drycell avec ceci:
http://sharesend.com/bvnssdi4
j'ai decouper mes plaques perforees que je vais venir fermer avec des plaques pleines:
http://sharesend.com/j9yqm3z2
je vais mettre trois plaques perforee dont une alimentée au centre des deux (-)
et je vais ensuite venir alimenter en positif les plaques exterieures (pleines)
la suite ce sera pour ce week end je pense
a+tous

Bonjour à Tous

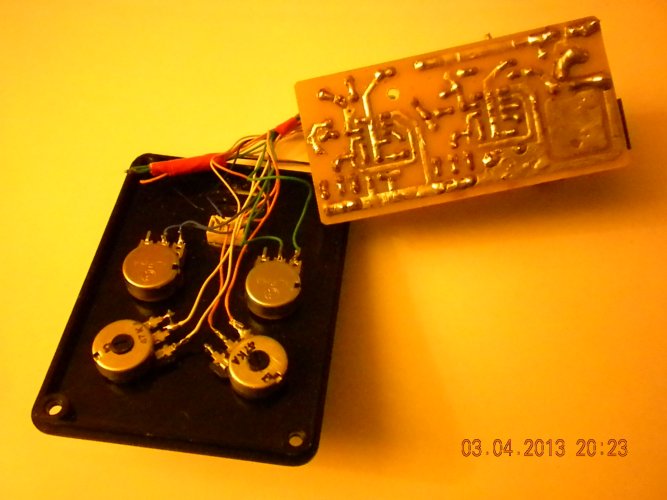

Poursuite des travaux

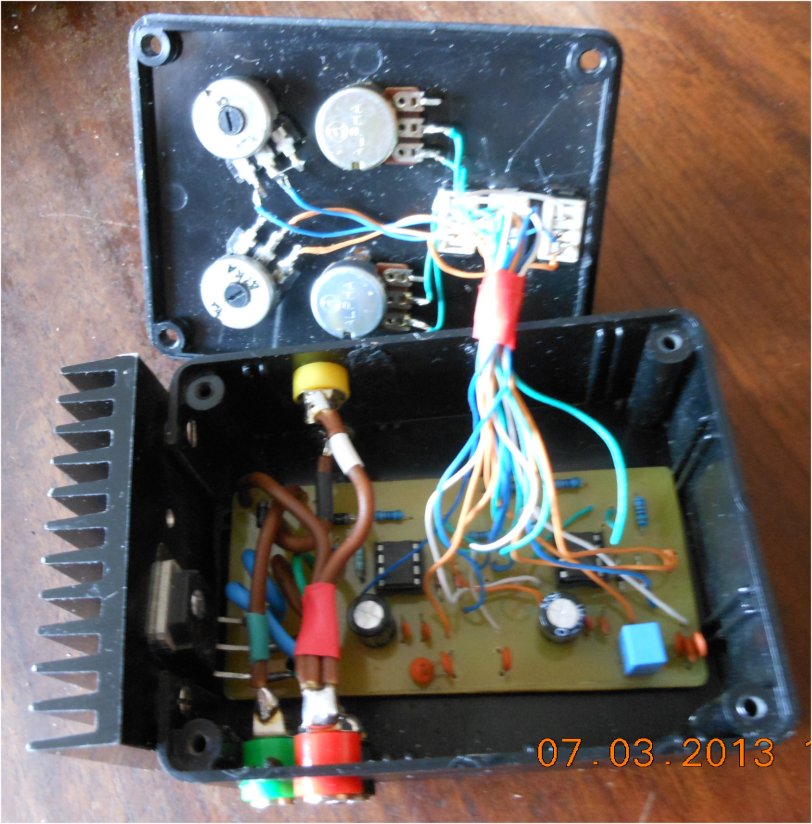

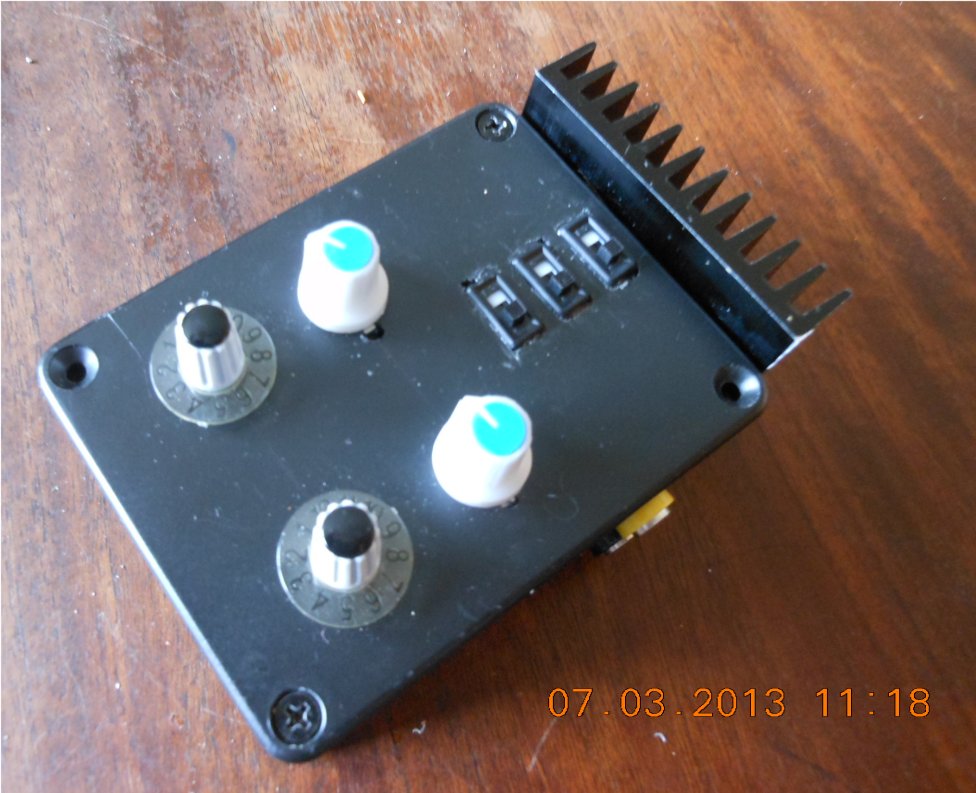

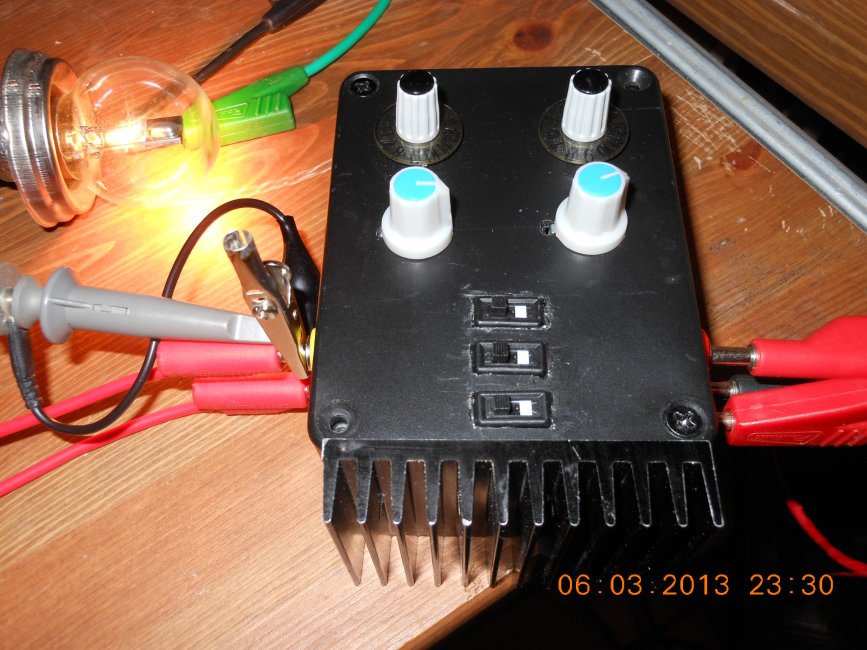

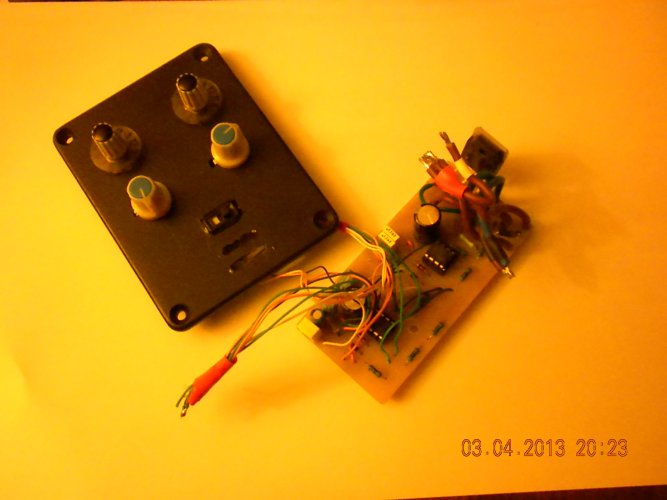

Montage






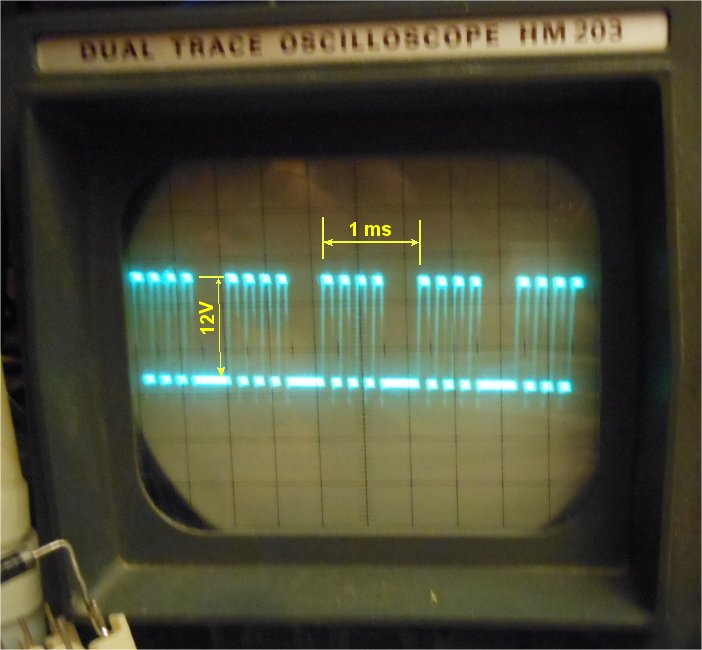

Premiers essais sur ampoule 12 V de charge










Prochaine étape: Construction de l'électrolyseur tubulaire

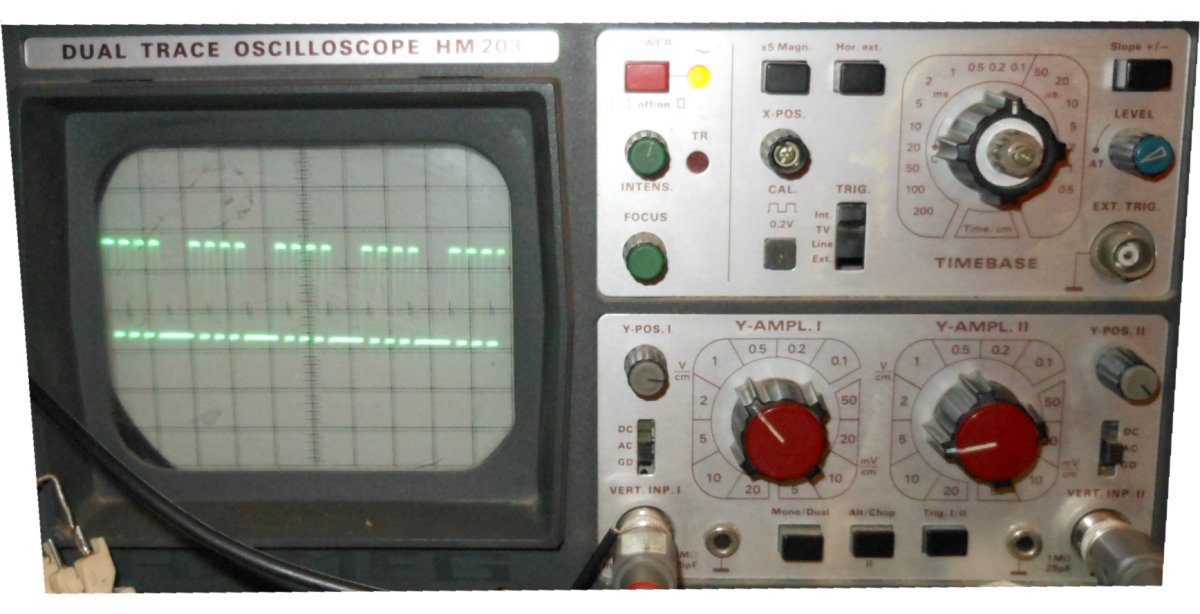

Avec ce montage, je vais pouvoir faire varier la fréquence de 50hz à 3000 hz et la tension de 12 à 500V aux bornes de l'électrolyseur type Meyer, tout en mesurant facilement l'énergie fournie par l'alimentation en courant continu

bien amateur!! tu sais pas comment je vous envie d'avoir tant de connaissances en electronique j'aimerais tellement qu'on puisse travailler cote a cote j'apprendrais tellement mieux.Je ne sais pas pour toi mais j'ai pu savoir que la plupart des membres de l'association etait du sud ouest ce qui m'a ravi d'ailleurs car j'habite a grenoble mais toute ma famille est de marmande une petite ville a coté d'agen et je m'y rend tous les ans
j'espere bien un de ces quatre on pourra passé un peu temps "en equipe"
pour le moment je vais deja m'occuper de regler mon adhesion
bon courage pour la suite

Tu es jeune Batdown

ça va venir en s'intéressant à tout ça..
J'ai déjà la soixantaine et j'habite en Lorraine.. (à l'opposé du sud-ouest)
J'ai travaillé un bon moment avec les gars et les filles du forum
J'ai travaillé un ou deux ans avec notre regretté Labo qui était très pointu et opiniâtre dans ses travaux et démonstrations..

C'est tout l'intérêt des forums de ce type de pouvoir mettre au moins nos connaissances et savoir faire en commun..

J'espère seulement que les ultrafriqués cupides et incontrôlables et leurs laquais politiques
nous laisseront vivre assez longtemps pour continuer à participer au flot de la vie terrestre !!

coucou tout le monde
j'ai decider de pousser mes mesures plus loin je vais cette fois ci essayer de calculer la production de gaz en en plus de la perte calorifique
j'ai fais le tour de la zone industrielle ce matin pour trouver un regulateur de tension sans succes en plus je peux pas acheter sur internet .donc ce sera sous 12V 20AH~
http://sharesend.com/t0z9jgl3
L'electrode
http://sharesend.com/58uj2zf6
et mon nouveau montage j'ai placer le termometre au centre du tube interieur
je ne pense pas qu 'il y ait de production a ce niveau la
je pourrais donc avoir une mesure de temperature et une mesure production des gaz
d'ailleur pacuser si tu passe par ici il me semble que tu avait donner une technique (la boutteille renversee) mais je ne retrouve plus le post
d'autre part j'aimerais savoir comment poster mes photos et video directement surle forum
voila pour le moment je laisse mon bocal secher et je collecte mon pipi

RE bon j'ai acheter un chargeur de batterie 6-12V de 5ah a 60ah
je vais pouvoir faire des essais sous 6v cooool

Salut,
j'ai u un petit souci hier soir j'ai tester mon electrolyseur mais li devait y avoir un souci
dans le montage il m'a peter a la geule je pense qu'il a du avoir un cour-cirquit a l'interieur du bocal du au bouchon metalique.
Qelqun aurais t'il une idee ou je pourrais trouver dans le commerce un bocal etanche approprié pour ce type de montage?

bocal de conserve en verre (pour le perçage il faut-être patient)
tuyaux pvc ou plexis glass

bonjour batdown,

question qui va te paraitre peut être idiote, mais j'ose,
as tu bien reçu toutes les infos sur les risques de manipulation de l’hydrogène ?

cordialement
